平面广告道闸功能特点-------------------------------------------------------------------------------

      机箱防水，结实耐用，可适用户外环境下适用；封闭式栅栏道闸，防止人员随便穿越，增加社区安全性。

机箱通过酸洗，磷化，静电喷涂聚酯粉末等多工序处理，并经过高温热熔烘烤，已获得卓越耐风雨，耐擦洗抗紫外线品质，保证三年以上都不褪色。

外形简洁大方，拥有最好视角的广告灯箱与翻板广告位，翻板可单独拆卸，易换画面，操作简单。

本系统可选软胶管防砸，以及空气压力波等其他保护性设备防砸，从而使系统有防砸车砸人等功能。

多种控制方式可供用户选择，既可用外接有线也可用远距离遥控对道闸升，降，停，防风等的控制。

采用多重保护措施（电机热保护，低温保护，防风保护，抗电保护，抗雷击保护等），使道闸运行的安全性和可靠性得到极大的提高。

集光，电，机械控制于一体，操作灵活，方便，使用安全，可靠。

与选配的车辆检测器使用，可使其具有“有车过后自动落杆”和“落杆有车自动抬杆”等功能，从而可使闸机具有自动关闸和完善的防砸车功能。

具有开优先功能，从而可有效的提高车辆通过通道效率。

系统对外采用标准的电气接口，可方便的与用户选配的其他系统相挂接。

广告灯箱和翻板广告配有LED灯带，可调时间控制，或光感控制，节能省电。

各运动部件均已调整到最佳运动和平衡状态，固本机性能稳定，运行平稳，噪音小，使用寿命长。

规格参数

1.额定工作电压：AC220                     2.控制板电压  ：DC24V

3.工作环境温度：-40℃--85℃            4.电机额定功率：140-260W

5.起落杆时间  ：4-9秒可调                 6.遥控距离    ：≤30M

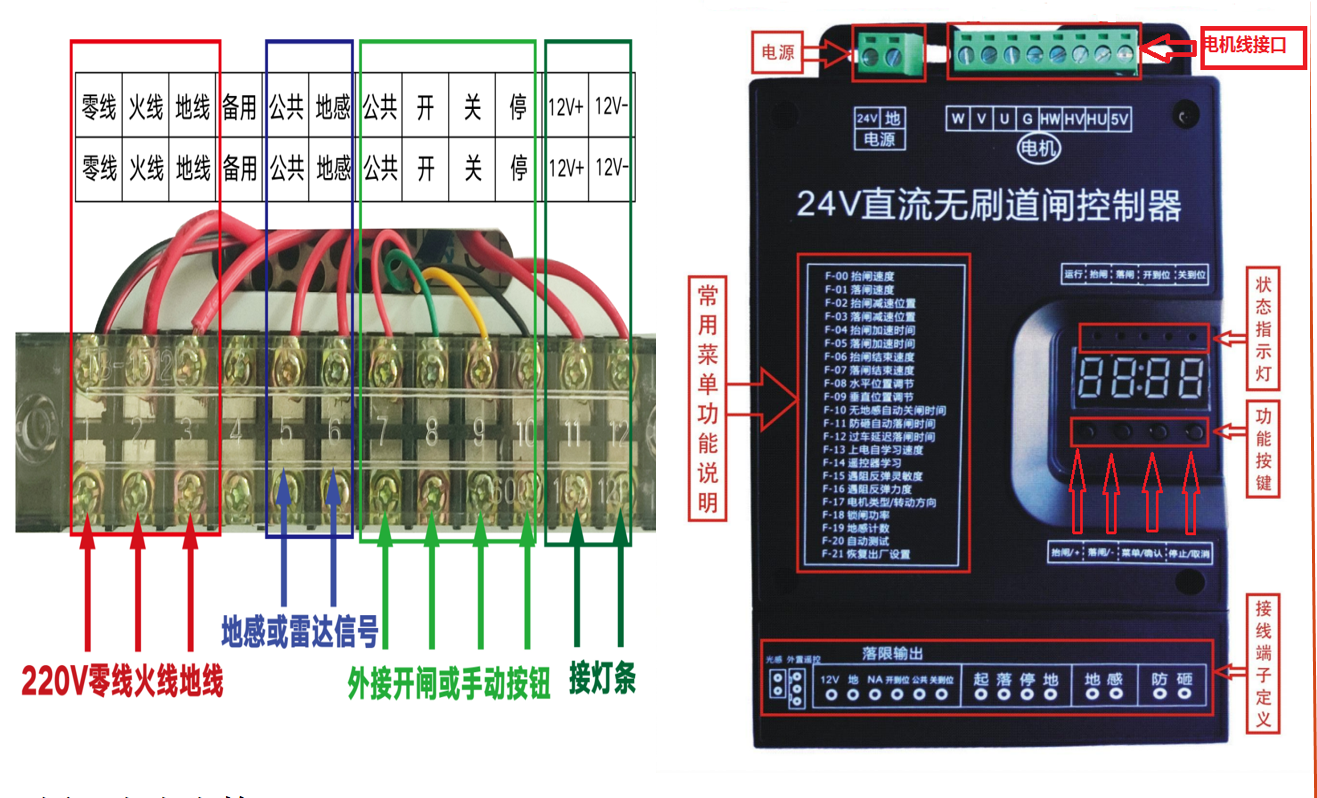

接线说明

上电自检

1、电机极性是否正确：如果电机极性错误，道闸自检完成不了。数码屏会显示错误代码E-07

2、左右方向是否正确：如果不正确，电机在“开”时，道闸实际是“关”的动作。电机在“关”时，道闸实际“开”的动作。主板状态灯显示的状态会相应变反。

3：位置学习，闸杆垂直或水平状态，按上键电机运行到机械限位点后停止，再按下键电机运行到机械限位点后停止。完成后闸机进入正常运行模式。

遥控器学习

长按"菜单键出现F-00,按“抬闸/+”键将参数调至F-14，点“菜单”键进入显示0，按遥控器开键，蜂鸣器响一声，接着按关键蜂鸣器再响一声，最后按停键蜂鸣器还响一声，数码屏数字变化增加，表示学习成功，如要清除遥控器，将菜单调至F-21，点按菜单键将数字调至5后再按菜单/确认键，蜂鸣器响起，所有遥控器删除。

常用参数表

“抬闸"键-开闸 （学习开位置 ）参数加。

“落闸”键-关闸 （学习关位置 ）参数减 .

“菜单/确认”键，参数设定确定和保存。

“菜单”键，

长安3秒进入参数设置界面，

单点显示参数设置数值 F-00 开闸速度，

10-100数值越大，速度越快 F-01 关闸速度，10-100数值越大，速度越快 F-02 抬杆减速位置，45-80，抬闸开始减速的角度 F-03 落杆减速位置，10-60，落闸开始减速的角度 F-04，抬杆加速时间，0-255，（抬闸时从0加速到F-00抬杆速度的时间，单位：0.01秒）

F-05，落杆加速时间，0-255，（落闸时从0加速到F-01落杆速度的时间，单位：0.01秒） F-06，抬闸结束速度，1-100，

抬闸到位速度 F-07，落闸结束速度，1-100，落闸到位速度 F-08  水平位置调节，1-255 ，对道闸杆水平位置微调 F-09  垂直位置调节，1-255 ，对道闸杆垂直位置微调 F-10  无地感自动关闸时间，0-255 F-11  防砸自动落闸：0：关闭防砸功能，1：启动防砸功能 F-12  过车延时落闸时间，0-255 F-13 上电自学习速度，0-80，以此速度寻找上下限位 F-14

遥控器学习：进入菜单，LED显示当前学习到的遥控器数量

2、按“开”“关”“停”的顺序长按1秒遥控器的按键，每个键长按1秒，按到蜂鸣器鸣叫，学习完成后按“菜单/确认”或者“停止/取消”键退出学习 F-15，遇阻反弹灵敏度，1-40，遇阻响应时间. F-16  遇阻反弹力度，1-40，数值越大力度越大 F-17，

电机类型/运转方向，0-3 F-19，地感计数，0-10 F-21，恢复出厂设置， 5：清除遥控器，10：恢复出厂设置 F-23  光敏阈值:0-200  当前光照度的光敏值大于该阈值则开
