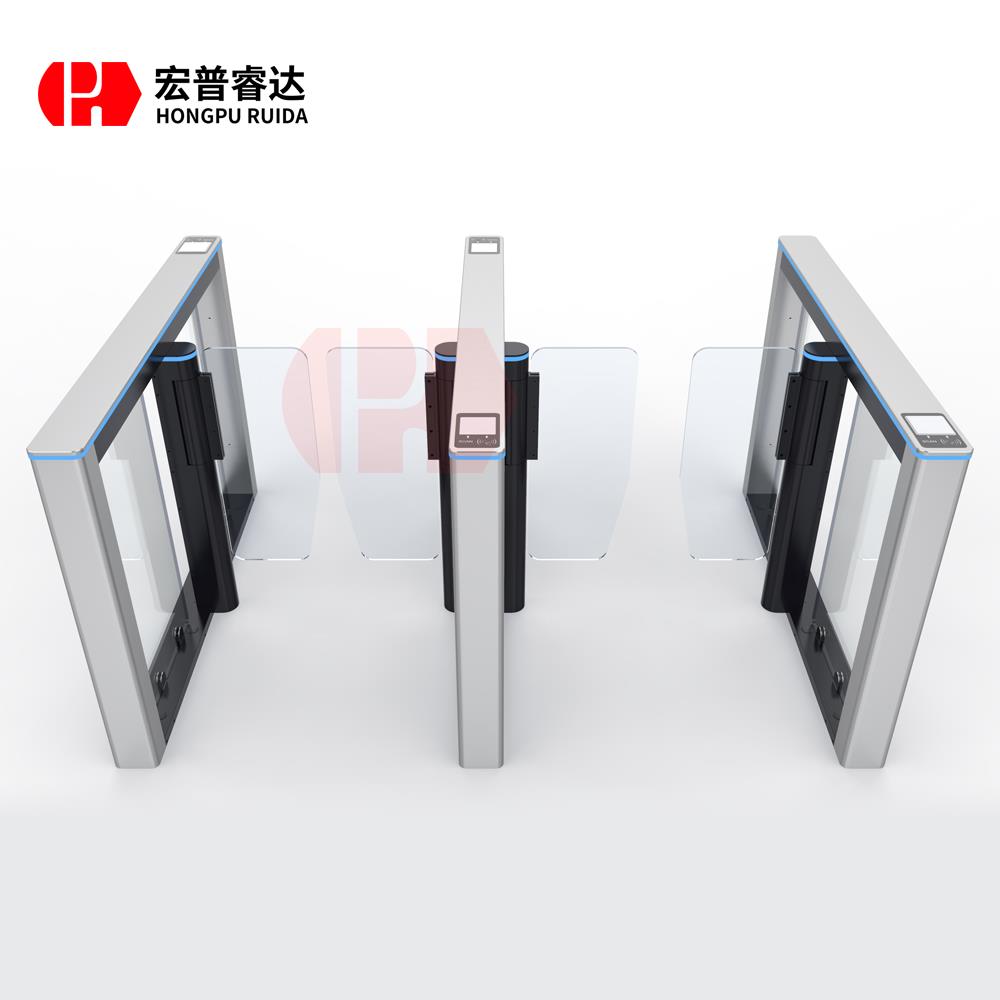

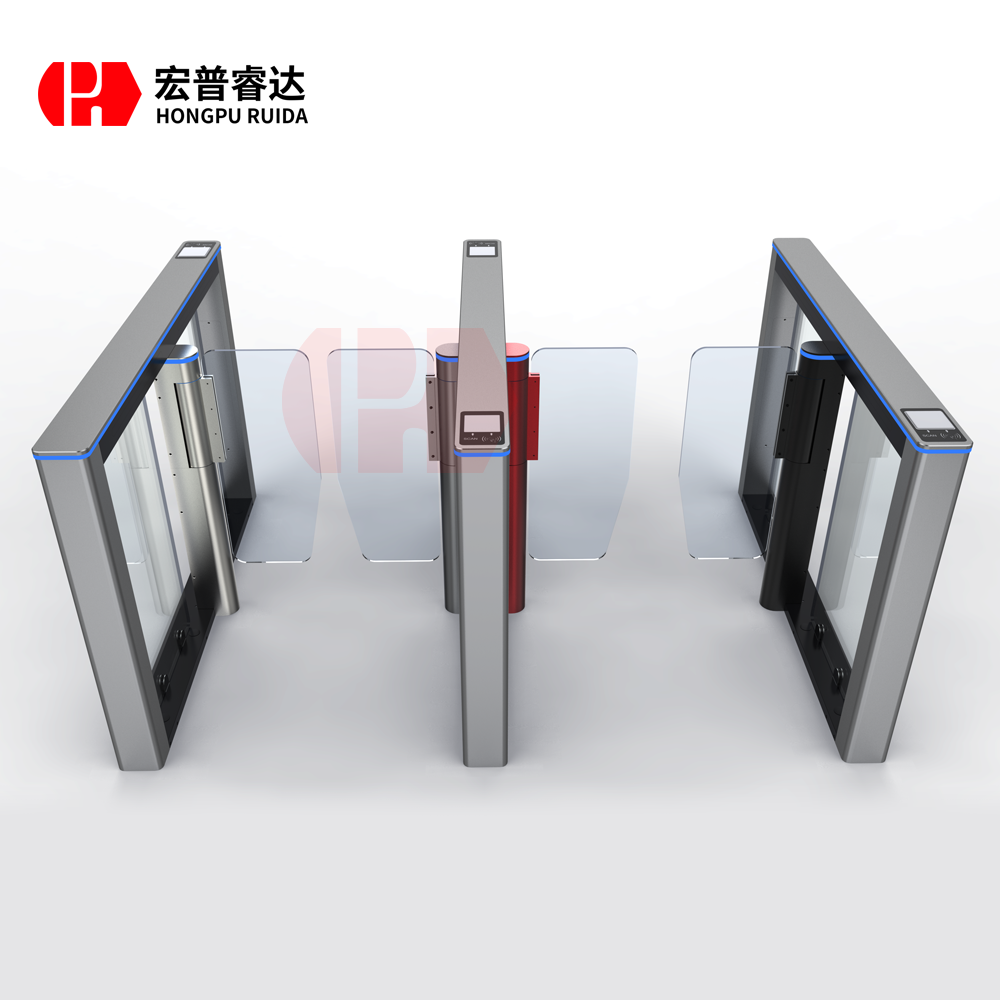

宏普睿达-铝合金高端速通闸/速通门HPRD-HJL1802
类型：速通闸/速通门
型号：HPRD-HJL1802
材质：铝合金氧化钢材
规格：1400x120x1000mm
宏普睿达-铝合金高端速通闸/速通门HPRD-HJL1802
铝合金无刷防撞速通门是经过我司精心开发、研制、生产的智能化通道管理设备，是主要针对人员通道进行智能管理的高科技产品。该设备将机械、电子、控制及各种身份识别技术有机地融为一体，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示、以及扩展友好的LED计数显示界面，协调实现对通道智能化控制与管理等。
智能转闸能方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，为出入人员提供文明、有序的通行方式，有效管理人员进出。可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业单位等需要对通道实现智能化管理的场合。
技术参数
|
机箱材料：铝合金氧化工艺，面盖钢材足3.0MM厚度/侧筒身足2.0mm |
噪声＜50DB |
|
工作电压：AC220±10%V 50±10%HZ |
正常使用寿命：连续转动500万次以上 |
|
功耗：100W |
闸机开门角度：90±5 |
|
采用全自动无刷电机及离合式机芯 |
通讯接口：标准RS485接口，距离≤1200米 |
|
外形尺寸：L1400*W120*H1000mm，尺寸可定制 |
闸门开、关时间：0.8-1秒可调 |
|
摆臂传动角度：120度 |
上电后进入通行状态所需时间：2秒 |
|
摆动方向：单向或双向 |
通行速度：30人/分钟(常开)，25-30人/分钟(常闭) |
|
工作环境：室内、室外(荫棚)-10℃～70℃ 相对湿度：≤90%，不凝露 |
侧面流动性通道指示灯 |
|
驱动电流＞10mA |
出现故障后的自动开门 |
|
输入接口：继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号 |
|
控制系统 |
速通门全新多功能自检主板 |
|
控制技术 |
先进运动驱动算法技术 |
|
输入电源 |
DC24V |
|
通信功能 |
通过RS485实现与PC通讯 |
|
指示功能 |
红色（报警）、绿色（工作）指示灯 |
|
使用/存储温度 |
45℃/-20℃~55℃ |
|
使用/存储湿度 |
40%~80%/0%~90%（无结露 |
|
防护等级 |
IP10 |
|
耐振动/耐冲击强度 |
4.9m/s²/19.6m/s² |
|
海拔高度 |
＜1000m,1000m以上请降额使用 |
|
大气压力 |
86/106kpa |
|
电源电压 |
DC5v±0.25 |
|
消耗电流 |
150mA |
|
响应速度 |
600RPM |
|
输出方式 |
Z脉冲 |
|
工作温度 |
-40~125℃ |
|
存储温度 |
-40~125℃ |
|
耐振动 |
49m/s |
|
耐冲击 |
980m/s |
|
离合器 |
|
|
工作电压 |
DC24V |
|
功率 |
21W |
|
力矩 |
100Nm |
|
摆臂 |
亚克力新型材料 |
|
材质 |
铝合金 |
|
厚度 |
8-12mm |
|
长度 |
275-400 |
产品功能及特点
◆电源：AC220V±20%V，50Hz；
◆工作环境温度:- 40℃～70℃；
◆相对湿度：小于95%，不凝露；
◆通行速度：30人/分钟（IC卡）；
◆输入接口：标准开关信号；
◆通信接口：RS485电器标准通信距离：<1200米。
功能特点：
◆机箱采用铝合金氧化工艺；
◆电控采用电磁铁驱动安全可靠；
◆断电开闸功能：断电后闸杆自动解锁，成自由通行模式，方便疏散人群；
◆防回转功能：闸杆转动一定角度后，强力反向旋转闸杆将被视为逆行，系统会自动上锁防止行人逆行；
◆颜色：外形可选，颜色任选。
适用于需要行人有序通行的各类公共场所：
一、需要授权进入的场所，例如：企业大厦、工厂、饭堂、高尔夫球场、俱乐部、学校、医院、小区、工地、宾馆等；
二、需要验票的公共场所，例如景区、公园、健身房、游泳馆、体育馆、影剧院、车站、码头、地铁、机场等；
三、对保安措施严格的场所，例如：政府机关、私人会所、研究所、金融单位、电子工程防静电控制区等。
